PSD-3025GL

상세 정보를 확대해 보실 수 있습니다.

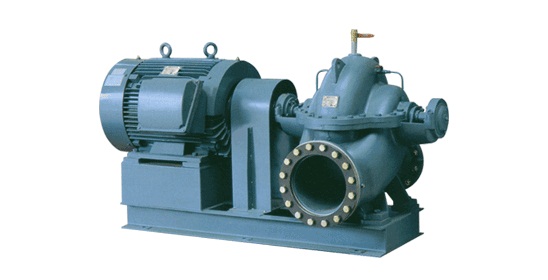

■ WILO 양흡입 펌프 PSD - TYPE


▣ 제품 사양표

모 델 명

유량

양정

마력

흡토출구경

극수

IMPELLER

표준모델명

LPM

(m)

HP

mm

P

DIA.(mm)

PSD-2015DH

7500

30

100

200A*150A

4

278

SD7D1113AA

PSD-2015EL

7500

50

125

200A*150A

4

340

SD7E1113AD

PSD-2015EH

7500

50

125

200A*150A

4

340

SD7E1113AD

PSD-2015FL

7500

70

200

200A*150A

4

394

SD7F1113AG

PSD-2015FH

7500

70

200

200A*150A

4

394

SD7F1113AG

PSD-2015GL

7500

110

300

200A*150A

4

510

SD7G1113AJ

PSD-2015GH

7500

110

300

250A*200A

4

510

SD7G1113AJ

PSD-2520DH

11000

28

100

250A*200A

4

290

SD8D1113AC

PSD-2520EL

11000

50

200

250A*200A

4

345

SD8E1113AG

PSD-2520EH

11000

50

200

250A*200A

4

345

SD8E1113AG

PSD-2520FH

11000

75

300

250A*200A

4

405

SD8F1113AJ

PSD-2520GL

15000

130

750

250A*200A

4

540

SD8G1113AZ

PSD-2520GH

15000

130

750

250A*200A

4

540

SD8G1113AZ

PSD-3025DL

17000

31

175

300A*250A

4

300

SD9D1113AF

PSD-3025DH

17000

31

175

300A*250A

4

300

SD9D1113AF

PSD-3025EH

17000

52

300

300A*250A

4

355

SD9E1113AJ

PSD-3025FL

20000

70

450

300A*250A

4

425

SD9F1113AZ

PSD-3025FH

2000

70

450

300A*250A

4

425

SD9F1113AZ

PSD-3025GL

17000

110

800

300A*250A

4

550

SD9G1113AZ

PSD-4030GH

22000

55

400

400A*300A

6



SDTG1113AZ


▣ 설계 및 구조적 특징

1. 고효율 설계

- 유체의 흐름손실을 줄인 고효율의 임펠러를 사용하였습니다.
- 제품의 표준화 설계로 단일품목으로 다양한 사용영역을 지니고 있습니다.
- 임펠러 내의 물의 흐름이 용이하도록 설계된 3차원 임펠러를 사용하였습니다.
- Shaft sleeve가 장착되어 있어 Shaft의 수명이 깁니다.

2. 우수한 성능

- 넓은 사용영역에서 효율이 좋습니다.
- 수력학적 설계로 흡입양정이 높습니다.

3. 간편한 유지 보수

- Casing이 수평분할 구조이므로 점검 및 보수가 편리합니다.
- 허용압력에 적합한 구조설계로 점검 주기가 깁니다.
- KS규격의 외형치수에 준한 설계로 제품 호환성이 좋습니다.



▣ 모델명 부여 기준


예) PSD - 20 15 D (L/H)
① ② ③ ④ ⑤

① 펌프형식 (Double Suction Volute Pump)
② 흡입구 호칭경(20:200mm)
③ 토출구 호칭경(15:150mm)
④ 임펠러 외경 호칭
⑤ 양정구분(해당품) H : 고양정 L : 저양정



▣ 용도 및 적용분야

· 빌딩 : 배수, 급수, 소화전용, 냉난방 순환용
· 수도 : 상수도의 송수, 가압, 급수
· 공장 : 대형 냉각탑 순환, 각종 프로세스의 송수
· 농업 : 농지관개용수, 배수


▣ 적용기준

1.취급액 (0-80°C의 청수, PH6-8)

고온 또는 청수가 아닌 액을 취급할 경우에는 이송액의 특성(온도, 점도, 비중, 고형물의 유·무) 및 사용조건에 따라 내마모성, 내식성이 변화할 수가 있으므로 반드시 당사 영업 또는 공장으로 문의바랍니다.

2.구조

· 축 밀봉장치
- Gland packing
- Mechanical Seal(Option)
· 플랜지 규격
- 10kg/cm2 급
· Bearing 윤활
- Grease 윤활
- Oil Bath (Option)
· Casing 수평 분할 구조
※ 가압된 물을 Stuffing Box에 유입시켜 Packing or Seal을 냉각시켜주는 구조입니다.

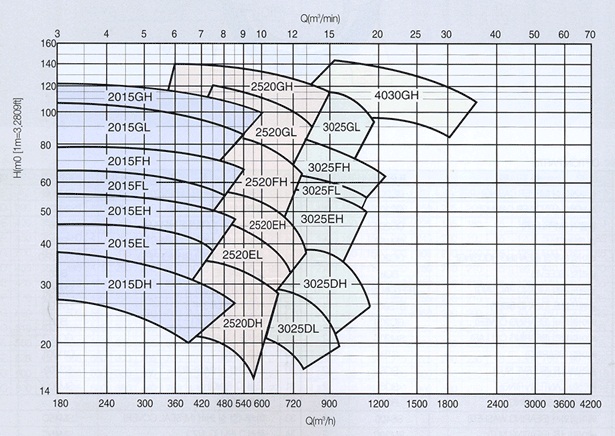

▣ 선정도 (SELECTION CHART)

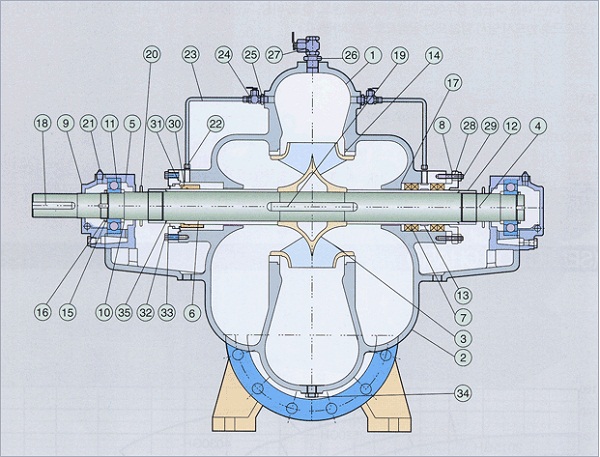

▣ 조립단면도 (SECTIONAL DRAWING)


MARK : OPTION PARTS

NO

품명

표준
재질

수량

번호

품명

표준
재질

수량

*01

상부케이싱 (HIGH CASING)

GC200

1

19

임펠러키이 (IMPELLER KEY)

SM20C

1

*02

하부케이싱 (LOW CASING)

GC200

1

20

물막음턱 (DEFLECTOR)

NBR

2

*03

임펠러 (IMPELLER)

GC200

1

21

그리스니플 (GREASE NIPPLE)

BC6

2

*04

축 (SHAFT)

SM45C

1

22

메일 컨넥터
(MAIL CONNECTOR)

BC6

4

05

베어링하우징 (BEARING HOUSING)

GC200

2

23

플러싱파이프
(FLUSHING PIPE)

C3602BD

2

06

슬리브 (SLEEVE)

BC6

2

24

밸브 (VALVE)

BC6

2

07

글랜드패킹 (GLAND PACKING)

TEFLON
함침

8~10

25

니플 (NIPPLE 3/8”)

SM20C

2

08

글랜드볼트 (GLAND BOLT)

STS304

4

26

니플 (NIPPLE 3/4”)

SM20C

2

09

베어링커버
(BEARING COVER)

GC200

2

27

니플 (NIPPLE3/4”)

BC6

1

10

베어링칼라
(BEARING COLLAR)

SM20C

2

28

글랜드 (GLAND)

GC200

2

11

베어링 (BEARING)

STB

2

29

너트 (NUT)

C1100T

1

12

슬리브너트 (SLEEVE NUT)

BC6

2

30

미캐니컬실 (M/SEAL)

SS400

1

13

랜턴링 (LANTERN RING)

BC6

2

31

오링 (O-RING)

SM30C

1

14

케이싱 (CASING RING)

BC6

2

32

볼트 (BOLT)

15

베어링와셔
(BEARING WASHER)

SS400

2

33

미캐니컬실 커버
(M/SEAL COVER)

SM45C

16

베어링너트 (BEARING NUT)

SM20C

2

34

플러그 (PLUG 1/2”)

SM45C

17

패킹칼라 (PACKING COLLAR)

SM20C

2

35

오링 (O-ING)

SM45C

18

커플링키이 (COUPLING KEY)

SM20C

1

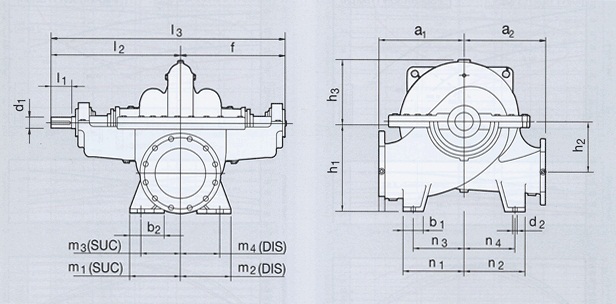

▣ 외형치수도 (OUTLINE DIMENSIONS)

PUMP
SlZE

PUMP DIMENSIONS

FOOT D|MENS|ONS

SHAFT

무게
KG

SEAL

베어링

al

a2

f

h1

h2

h3

I2

I3

bI

b2

d2

ml

m2

m3

m4

nI

n2

n3

n4

d1

I1

pump

RO

PTO

2015D

390

350

423

400

200

240

523

946

90

80

23

180

180

155

155

250

250

205

205

38

100

270

60

65

6308

2015E

420

355

475

435

250

300

590

1065

90

90

23

190

190

150

150

225

225

185

185

45

105

370

65

70

6310

2015F

450

355

480

410

260

310

610

1090

90

90

23

190

190

150

150

240

240

200

200

55

120

500

80

85

6312

2015G

500

450

535

500

315

340

665

1200

120

100

27

250

200

200

150

300

300

240

240

55

120

600

80

85

6312

2520D

455

385

495

475

260

300

600

1095

100

90

23

210

210

170

170

250

250

210

210

45

95

410

65

70

6310

2520E

485

385

510

470

260

315

625

1135

100

100

23

210

210

170

170

250

250

210

210

55

105

470

80

85

6312

2520F

470

400

510

495

290

340

640

1150

100

100

23

210

210

170

170

250

250

210

210

55

120

620

80

85

6312

2520G

560

450

600

560

340

370

740

1340

120

100

27

300

200

250

150

350

350

290

290

65

130

750

90

95

6314

3025D

510

400

535

525

300

340

650

1185

100

100

23

230

230

190

190

250

250

210

210

55

105

560

80

85

6312

3025E

550

450

535

525

300

355

665

1200

100

100

27

230

230

190

190

275

275

230

230

55

120

600

80

85

6312

3025F

530

450

565

550

300

365

705

1270

100

100

27

230

230

190

190

275

275

230

230

65

130

780

90

95

6314

3025G

600

500

620

600

350

385

730

1350

120

120

27

360

250

300

190

400

400

340

340

75

130

1000

110

115

6316

4030G

690

620

625

660

380

460

765

1390

180

150

27

275

275

210

210

420

360

330

270

85

130

1390

120

125

6318
