PMV-1203

상세 정보를 확대해 보실 수 있습니다.

■ PMV/PMT-1203

다단 펌프

※ 상기 PMT,PMV 다단펌프시리즈는 주문생산품이므로 반품불가 제품입니다. 신중하게 제품을 구입해주시길 바랍니다.

(특히 전압,메카니컬씰 장착유무등)

▣ 다단펌프 표준 사양

모델명	CAPACITY	HEAD	POWER		POLE	IMPELLER	표준모델명
모델명	㎥/min	m	kw	마력	POLE	DIA.(mm)	플랜지 미부착
PMV-8002	1.2	50	18.5	25	4	257	MV421113AA
PMV-8003	1.2	84	30	40	4	266	MV431113AB
PMV-8004	1.2	102	37	50	4	266	MV441113AC
PMV-8005	1.2	118	45	60	4	257	MV451113AD
PMV-8006	1.2	143	55	75	4	262	MV461113AE
PMV-8007	1	200	75	100	4		MV471113AF
PMV-1002	2	58	30	40	4	282	MV521113AB
PMV-1003	2	89	45	60	4	286	MV531113AD
PMV-1004	2	104	55	75	4	277	MV541113AE
PMV-1005	2	130	75	100	4	286	MV551113AF
PMV-1006	2	160	95	125	4	286	MV561113AG
PMV/PMT-1202	3.5	71	75	100	4	310	MV621113AF
▶PMV/PMT-1203	3.5	107	110	150	4	310	MV631113AH
PMV/PMT-1204	3.5	139	150	200	4	310	MV641113AJ
PMV/PMT-1205	3.5	175	185	250	4	310	MV651113AK
PMV/PMT-1502	6	120	185	250	4		MV721113AZ
PMV/PMT-1503	6	180	300	400	4		MV731113AZ

* 상기사항은 성능 및 사양개선 등의 이유로 예고 없이 변경될 수 있습니다.

◆ WILO 다단 펌프의 일반 사항

▣ 설계 및 구조적 특징

수도 : 취수용, 송수용, 배수용, 가압용
건축 : 급·배수용, 냉각수 및 냉온수의 순환용, 소화설비용
공장 : 각종 급·배수용, 보일러 급수용
농업 : 양수배수용, 스프링 쿨러용

▣ 용도

수도 : 취수용, 송수용, 배수용, 가압용
건축 : 급·배수용, 냉각수 및 냉온수의 순환용, 소화설비용
공장 : 각종 급·배수용, 보일러 급수용
농업 : 양수배수용, 스프링 쿨러용

▣ WILO 다단 펌프의 장점

고효율 설계로 제작 되었습니다.
내구성이 뛰어나며 수명이 깁니다.
(타제품보다 BEARING GRADE가 1단계 높습니다.)
KS 규격의 외형치수에 준한 설계(제품호환성 양호)
10BAR 적용설계로 견고하며 사용가능 범위가 넓습니다.
SHAFT에 SLEEVE가 장착되어 SHAFT수명이 깁니다.
임펠러의 수로부는 SHELL CORE를 적용하여 내면을 매끈하게 하여 흐름손실을 최소화 하였습니다.

▣ 다단 펌프의 적용기준

1. 취급액: 0-80°C의 청수, PH6-8 이외의 고온,특수액은 사용할 수 없습니다.
고온 또는 청수가 아닌 액을 취급할 경우에는 이송액의 특성(온도,농도,고형물의 유,무)과 사용조건에 따라 내마모성,내식성이 현저히 변화되는 경우가 있으므로 반드시 제조사에 문의하시길 바랍니다.

2. 흡입측 조건: 흡입 전양정 또는 압입 압력은 아래표와 같이 지켜 주시기 바랍니다.

흡입 전양정 허용치

액의 온도	흡입구경	흡입 전양정
0℃ ~ 40℃	40 ~ 100mm	-6m 이내
0℃ ~ 40℃	100 ~ 150mm	-5.5m 이내

2. 운전조건:기동반복이 빈번한 자동제어용으로 펌프를 사용하실 경우에는 임펠러의 파손 우려가있으 므로 임펠러 재질을 BC6급 이상으로 선정하시기 바랍니다.
자동제어용으로 사용하실 경우 기동반복이 시간당 12회를 넘지 않도록 하십시오.
또한 수격현상(워터해머)이 발생하지 않도록 배관을 구성하시기 바랍니다.

▣ 다단 펌프의 모델 선정기준 모델명예) PMV-8005

PMV	80	05
펌프형식 (PUMP TYPE)	토출구경(mm) (DISCHARGE BORE)	임펠러 단수 (No. OF STAGE)
MULTI STAGE TURBINE	15:150	5 STAGE
	12:125
	10:100
	80:80
	65:65
	50:50
	40:40

▣ 조립단면도

* MARK:OPTION PARTS
# MARK:SPARE PARTS
S:NUMBER OF STAGE

No.	PART NAME	MATERIALS	Q'ty	No.	PART NAME	MATERIALS	Q'ty
101	SUCTION CASING	GC250	1	119	COUPLING KEY	SM45C	1
102	DISCHARGE CASING	GC250	1	120	SLEEVE KEY	SM45C	2
103	MIDDLE CASING	GC250	S-1	121	GLAND	GC200	2
104	IMPELLER	GC200	S	122	GLAND PACKING	TEFLON 함침	8
106	GUIDE VANE(A)	GC200	S-1	123	GLAND BOLT	STS304	4
107	GUIDE VANE(B)	GC200	1	124	LANTERN RING	BC6	1
108	SHAFT	SM45C	1	125	DEFLECTOR	NR610	2
109	BEARING HOUSING	GC200	2	128	GUIDE RING	STS304	4
110	BEARING COVER(A)	GC200	1	129	DISTANCE RING	STS304	1
111	BEARING COVER(B)	GC200	1	131	ADJUSTABLE SPACER	STS304	1
114	BALL BEARING	STB2	2	132	HEX NUT	C3602BD	4
115	SLEEVE	STS304	2	133	STOP RING	SK5	4
116	SLEEVE O-RING	NBR	2	135	TIE BOLT	SM20C	4
117	CASING O-RING	NBR	2	* 140	MECHANICAL SEAL		2
118	IMPELLER KEY	SM45C	S-2	* 141	M/SEAL COVER	SM45C	2

* MARK:OPTION PARTS
# MARK:SPARE PARTS
S:NUMBER OF STAGE

No.	PART NAME	MATERIALS	Q'ty	No.	PART NAME	MATERIALS	Q'ty
101	SUCTION CASING	GC200	1	122	GLAND PACKING	TEFLON 함침	8
102	DISCHARGE CASING	GC200	1	123	GLAND BOLT	STS304	4
103	MIDDLE CASING	GC200	S-1	124	LANTERN RING	HBsC1	2
104	IMPELLER	GC200	S	125	DEFLECTOR	NBR	3
108	SHAFT	SM45C	1	132	HEX NUT	C3602BD	4
109	BEARING HOUSING	GC200	2	135	TIE BOLT	SM45C	8
110	BEARING COVER	GC200	4	141	CASING RING	HBsC1	2+(S-1)*2
114	BALL BEARING	STB2	2	142	GREASE COLLAR	SS400	1
115	SLEEVE	STS304	2	144	SHAFT NUT	BrC3	1
116	SLEEVE O-RING	NBR	1	145	ADAPTER	SM45C	1
117	CASING O-RING	NBR	S	146	REDUCING PIPE	C1100T	1
118	IMPELLER KEY	SM45C	S	147	LOCK WASHER	SS400	1
119	COUPLING KEY	SM45C	1	148	LOCK NUT	SM30C	1
120	ADAPTER KEY	SM45C	1	* 149	MECHANICAL SEAL		2
121	GLAND	GC200	2	* 150	M/SEAL COVER	SM45C	2

▣ 외형치수- PUMP부

PUMP TYPE	구 경		PUMP SIZE(mm)																	중량(kg)
PUMP TYPE	흡입	토출	R1	N	R2	L	B	C	H	M1	M2	S1	S2	A	E	F	G	K	d	중량(kg)
PMV-8002	100	80	319	197	232	743	320	280	970	80		264	287	24	270	300	71	213	355	140
PMV-8003	100	80	319	284	232	835	320	280	970	80		264	287	24	270	300	71	213	355	190
PMV-8004	100	80	328	371	232	931	320	280	970	80		273	287	24	270	300	71	213	355	240
PMV-8005	100	80	328	458	232	1018	320	280	970	80		273	287	24	270	300	71	213	355	290
PMV-8006	100	80	328	545	232	1105	320	280	970	80		273	287	24	270	300	71	213	355	340
PMV-1002	125	100	314	220	232	766	355	280	635	80		259	287	24	330	300	71	213	355	160
PMV-1003	125	100	322	314	232	868	355	280	635	80		267	287	24	330	300	71	213	355	220
PMV-1004	125	100	341	408	232	981	355	280	635	80		286	287	24	330	300	71	213	355	280
PMV-1005	125	100	341	502	232	1085	355	280	635	80		296	287	24	330	300	71	213	355	340
PMV-1006	125	100	351	596	232	1179	355	280	635	80		296	287	24	330	300	71	213	355	400
PMV/PMT-1202	150	125	356	267	241	864	360	280	640	100	80	281	296	26	340	300	71	213	355	280
PMV/PMT-1203	150	125	356	381	241	978	360	280	640	100	80	281	296	26	340	300	71	213	355	360
PMV/PMT-1204	150	125	356	495	241	1092	360	280	640	100	80	281	296	26	340	300	71	213	355	440
PMV/PMT-1205	150	125	356	609	241	1256	360	280	640	100	80	311	316	26	340	300	71	213	355	520
PMV/PMT-1502	200	150	431	350	279	1078	425	375	800	120	120	361	367	26	425	400	100	300	500	480
PMV/PMT-1503	200	150	431	495	279	1223	425	375	800	120	120	361	367	26	425	400	100	300	500	620

P.B:모터제외중량
P.B.M:모터포함중량

▣ 외형치수(OUTLINE DIMENSIONS)- MOTOR,BED포함

모델	모터	PUMP & MOTOR 치수 (mm)											BED ASM 치수 (mm)								무게(kg)
모델	모터	A	B	R	D	E	L	H	F	T	G	W	Ba	Bd	Bh	Bb	Bc	Be	Bf	Bz	P·B	P·B·M
PMV-8002	11	232	197	319	323	272	270	392	601	712	80	1346	1050	425	112	400	125	380	50	19	201	310
	15	232	197	319	345	294	270	392	601	712	80	1390	1050	425	112	400	125	380	50	19	204	340
	18.5,22	232	197	319	352	294	270	392	638	712	80	1397	1050	425	112	400	125	380	50	19	207	368
PMV-8003	18.5,22	232	284	319	352	294	270	392	638	712	142	1484	1200	425	112	450	150	380	50	19	257	418
	30	232	284	319	371	319	270	392	638	712	142	1528	1200	425	112	450	150	380	50	19	260	437
	37,45	232	284	319	426	395	270	392	642	712	167	1659	1250	440	112	500	125	395	50	19	264	541
PMV-8004	18.5,22	232	371	328	352	294	270	392	638	712	230	1580	1300	440	112	500	150	395	50	19	306	467
	30	232	371	328	371	317	270	392	638	712	230	1624	1300	440	112	500	150	395	50	19	310	487
	37,45	232	371	328	426	395	270	392	642	712	255	1755	1350	440	112	550	125	395	50	19	314	591
PMV-8005	30	232	458	328	371	319	270	392	638	712	318	1711	1400	440	112	550	150	395	50	19	365	542
	37,45	232	458	328	426	395	270	392	642	712	293	1842	1450	440	112	550	175	395	50	19	368	645
	55	232	458	328	441	393	270	392	662	712	203	1855	1450	480	112	550	175	435	50	19	372	792
PMV-8006	37,45	232	545	328	426	395	270	392	642	712	385	1929	1550	440	112	970	175	395	50	23	420	697
	55	232	545	328	441	392	270	417	687	737	380	1942	1550	480	137	970	175	450	65	23	424	844
	75	232	545	328	434	419	270	417	748	737	380	1961	1550	540	137	970	175	480	50	23	428	1003
PMV-1002	18.5,22	232	220	314	352	294	330	392	638	747	78	1415	1100	440	112	400	150	395	50	19	230	391
	30	232	220	314	371	319	330	392	638	747	78	1459	1100	440	112	400	150	395	50	19	233	410
	37,45	232	220	314	426	395	330	392	642	747	78	1590	1200	440	112	450	150	395	50	19	235	510
PMV-1003	18.5,22	232	314	322	352	294	330	392	636	747	172	1517	1200	440	112	450	150	395	50	19	290	451
	30	232	314	322	371	319	330	392	638	747	172	1561	1200	440	112	450	150	395	50	19	293	470
	37,45	232	314	322	426	395	330	392	642	747	172	1692	1300	440	112	500	150	395	50	19	295	570
PMV-1004	37,45	232	408	341	426	395	330	392	642	747	266	1805	1400	440	112	550	150	395	50	19	355	632
	55	232	408	341	426	393	330	392	662	747	266	1818	1400	480	112	550	150	435	50	19	416	836
	75	232	408	341	424	419	330	392	723	747	228	1837	1450	540	112	550	175	480	50	19	477	1052
PMV-1005	55	232	502	351	441	393	330	417	687	772	310	1922	1500	480	137	550	200	420	65	23	476	896
PMV-1005	75	232	502	351	424	419	330	417	748	772	347	1941	1550	540	137	970	175	480	65	23	478	963
PMV-1006	75	232	596	351	434	419	330	417	748	772	431	2035	1650	540	137	650	175	480	65	23	538	1113
PMV-1006	95	232	596	351	514	486	330	417	792	772	406	2182	1750	550	137	650	225	490	65	23	540	1290
PMV-1202	55	237	267	356	441	393	340	417	671	750	208	1697	1300	470	110	500	150	425	50	19	320	665
	75	237	267	356	434	419	340	390	720	750	233	1716	1350	530	110	500	125	485	50	19	400	880
	95	237	267	356	514	419	340	390	764	750	208	1796	1450	580	110	550	175	535	50	19	470	1360
PMV-1203	75	237	381	356	434	419	340	390	720	750	276	1830	1450	540	110	550	175	495	50	19	490	880
	95	237	381	356	514	486	340	390	764	750	276	1977	1550	580	110	970	175	535	50	19	500	1250
	110	237	381	356	514	486	340	390	764	750	276	1977	1550	580	110	970	175	535	50	19	500	1250
PMV-1204	95	237	495	356	514	486	340	417	790	777	306	2088	1700	550	137	650	200	485	65	19	550	1330
	110	237	495	356	514	486	340	417	790	777	306	2088	1700	550	137	650	200	485	65	19	550	1330
	150	237	495	356	614	523	340	417	790	777	306	2088	1800	550	137	700	200	485	65	19	560	1490
PMV-1205	150	237	609	356	614	523	340	442	835	802	395	2202	1950	580	225	750	225	510	75	23	630	1705
PMV-1502	185	297	350	431	615	625	425	512	922	937	180	2321	1800	760	200	700	200	690	65	23	560	1970

P.B:모터제외중량
P.B.M:모터포함중량

Genera| Data

MODEL	Suc. Size	Dis. Size	Max.Working Pressure	Casing TICKNESS	Wearing Ring
MODEL	Suc. Size	Dis. Size	Max.Working Pressure	Casing TICKNESS	\|moe\|\|er Ring	Casing Ring
PMT-40	50	40	38㎏f/㎠	8	No	No
PMT-50	65	50	36㎏f/㎠	8	No	No
PMT-65	80	65	36㎏f/㎠	8	No	No
PMT-12	150	125	24㎏f/㎠	16	No	2EA Number of Stage
PMV-80	100	80	25㎏f/㎠	14	No	2EA Number of Stage
PMV-10	125	100	24㎏f/㎠	14	No	2EA Number of Stage
PMV-12	150	125	21㎏f/㎠	14	No	2EA Number of Stage
PMV-15	200	150	24㎏f/㎠	15	No	2EA Number of Stage

압력허용치 : 흘입압력은 10㎏f/㎠ 이하 이어야하며 토출압력은 상기표의 최대운전 압력 (Max. Working Pressure) 이하 이어야 합니다.

압력허용치를 벗어날 경우는 반드시 영업 또는 공장으로문의하십시오

lmpe||er Data

MODEL	Max.Dia.	Min.Dis.	Eye Dia.	No.of Vane	Max.Stage
					5OHz		6OHz
					4Po\|e	2Po\|e	4Po\|e	2Po\|e
PMT-40	161	130	70	6	12	11	12	8
PMT-50	181	160	80	6	9	9	9	6
PMT-65	206	180	100	6	7	7	7	4
PMT-12	320	260	165	5	5		4
PMV-80	266	206	102	5	6		6
PMV-10	286	246	120	5	6		6
PMV-12	310	260	152	5	4		4
PMV-15	388	280	180	5	4		3

Stuffing Box and Bearing Housing Data

MODEL	Stufnng Box Size (Bore × Length)	O.D of Shaft S\|eeve (FTO)	Packing Size W×H×L	Bearing NO.
PMT-40	￠ 51 × 45	￠ 35 (40)	8 × 8 × 143	6305zz
PMT-50	￠56×55	￠ 40 (45)	8×8×167	6306zz
PMT-65	￠65×55	￠ 45 (50)	1 O × 1 O × 184	6307zz
PMT-12	￠ 85 × 80	￠ 60 (65)	12.5×12.5×227	Drive:6311zz End:5311
PMV-80	￠ 7O × 62	￠ 50 (55)	1O×1O×199	Drive:6311zz End:6308zz
PMV-10	￠ 7O × 62	￠ 50 (55)	1O×1O×199	Drive:6311zz End:6308zz
PMV-12	￠75×62	￠ 55 (60)	1O× 1O×215	Drive:6311 zz End:631Ozz
PMV-1205	￠75×62	￠ 55 (60)	1O× 1O×215	Drive:6311 zz End:5311
PMV-15	￠95×80	￠ 70 (75)	12.5×12.5×260	Drives313zz End:7313B(2)

MODEL	Size of Key at Coupling	Shaft Diameter
MODEL	Size of Key at Coupling	At \|mpel\|er	At Stuff.Box	At Coup\|ing	At Bearing
PMT-40	8×7×36	￠25	￠25	￠24	￠25
PMT-50	8×7×36	￠30.5	￠30.5	￠29	￠30
PMT-65	1O×8×45	￠35.5	￠35.5	￠34	￠35
PMT-12	16×1O×92	￠50	￠50	￠54	Drive:￠ 55 End: ￠41
PMV-80	1O×8×50	￠37	￠37	￠38	Drive: ￠40 End: ￠30
PMV-10	1O×8×50	￠37	￠37	￠38	Drive: ￠40 End: ￠30
PMV-12	14×9×68	￠45	￠45	￠45	Drive: ￠50 End: ￠30
PMV-1205	14×9×68	￠45	￠45	￠49	Drive:￠ 50 End:￠ 37
PMV-15	18×11×90	￠55	55￠	￠64	Drive:￠ 65 End:￠ 42

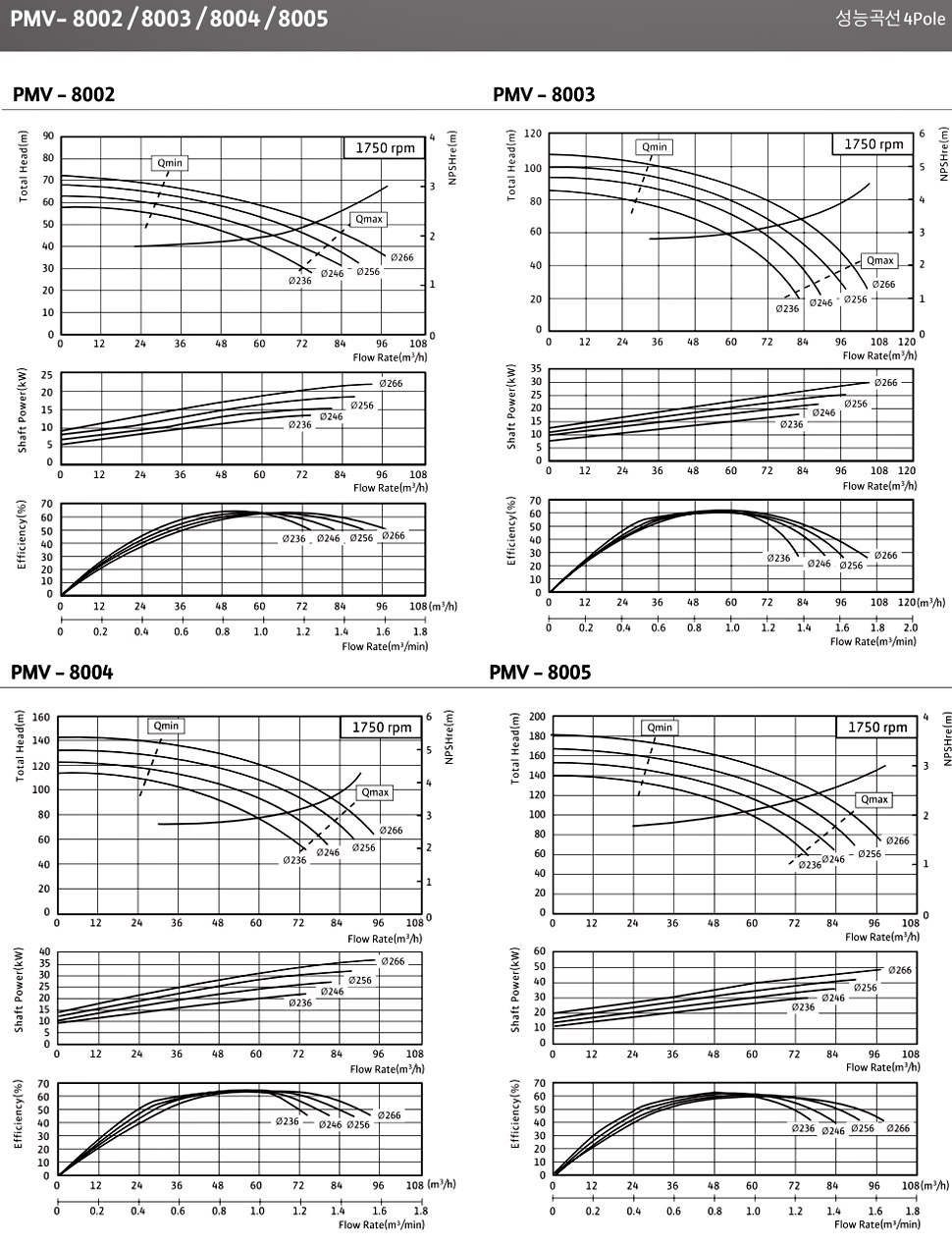

▣ 선정표

H/Q	0.08	0.1	0.15	0.2	0.25	0.3	0.4	0.5	0.6	0.7	0.8	0.9	Q/H
230										8007 75 1.8			230
220										8007 75 1.8	8007 75 1.8		220
200										8006 55 1.8	8006 55 1.8	8007 75 2.0	200
180										8006 45 1.8	8006 45 1.8	8006 55 1.8	180
160										8006 45 1.8	8006 45 1.8	8006 45 1.8	160
150	4012 11 1.2									8005 37 1.8	8005 37 1.8	8005 45 1.8	150
145	4012 7.5 1.2	4012 11 1.3								8005 37 1.8	8005 37 1.8	8005 37 1.8	145
140	4012 7.5 1.2	4012 7.5 1.3	4012 11 1.4	6507 18.5 1.4	6507 18.5 1.4	6507 18.5 1.5				8005 37 1.8	8005 37 1.8	8005 37 1.8	140
135	4011 7.5 1.2	4011 7.5 1.3	4012 7.5 1.4	4012 11 1.4	6507 18.5 1.4	6507 18.5 1.5	6507 18.5 1.6			8005 30 1.8	8005 37 1.8	8005 37 1.8	135
130	4011 7.5 1.2	4011 7.5 1.3	4011 7.5 1.4	4012 11 1.4	6507 15 1.4	6507 18.5 1.5	6507 18.5 1.6	6507 22 1.8		8005 30 1.8	8005 37 1.8	8005 37 1.8	130
125	4010 7.5 1.2	4010 7.5 1.3	4011 7.5 1.4	4012 11 1.4	4012 11 1.3	5009 15 1.6	6507 18.5 1.6	6507 22 1.8	6507 30 1.8	8004 30 1.8	8005 37 1.8	8005 37 1.8	125
120	4010 7.5 1.2	4010 7.5 1.3	4010 7.5 1.4	4011 11 1.4	4012 11 1.3	5009 15 1.6	6506 18.5 1.6	6507 22 1.8	6507 22 1.8	8004 30 1.8	8004 37 1.8	8005 37 1.8	120
115	4010 7.5 1.2	4010 7.5 1.3	4010 7.5 1.4	4011 7.5 1.4	4012 11 1.3	4012 11 1.4	6506 18.5 1.6	6507 18.5 1.8	6507 22 1.8	6507 30 2	8004 30 1.8	8004 30 1.8	115
110	4009 5.5 1.2	4009 7.5 1.3	4010 7.5 1.4	4010 7.5 1.4	4011 11 1.3	4012 11 1.4	5009 15 1.8	6506 18.5 1.8	6507 22 1.8	6507 30 2	8004 30 1.8	8004 30 1.8	110
105	4009 5.5 1.2	4009 7.5 1.3	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.3	4012 11 1.4	5009 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6507 30 2	6507 30 2.2	8004 30 1.8	105
100	4008 5.5 1.2	4008 5.5 1.3	4009 7.5 1.4	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.4	5008 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6506 30 2	6507 30 2.2	8004 30 1.8	100
95	4008 5.5 1.2	4008 5.5 1.3	4008 7.5 1.4	4009 7.5 1.4	4010 7.5 1.4	4011 11 1.4	5008 15 1.8	6506 18.5 1.8	6506 18.5 1.8	6506 22 2	6507 30 2.2	6507 30 2.5	95
90	4008 5.5 1.2	4008 5.5 1.3	4008 5.5 1.4	4008 7.5 1.4	4009 7.5 1.3	4010 11 1.3	5008 15 1.8	5009 18.5 2.2	6505 18.5 1.8	6506 18.5 2	6506 22 2.2	6507 30 2.5	90
85	4007 5.5 1.2	4007 5.5 1.3	4008 5.5 1.4	4008 7.5 1.4	4009 7.5 1.3	4009 11 1.4	5007 11 1.8	5009 15 2.2	6505 18.5 1.8	6506 18.5 2	6506 22 2.2	6507 30 2.5	85
80	4007 5.5 1.2	4007 5.5 1.3	4007 5.5 1.4	4008 5.5 1.4	4008 7.5 1.3	4009 11 1.4	5007 11 1.8	5008 15 2.2	6505 15 1.8	6505 18.5 2	6506 18.5 2.2	6506 22 2.2	80
75	4006 3.7 1.2	4007 5.5 1.3	4007 5.5 1.4	4007 5.5 1.4	4008 7.5 1.3	4008 7.5 1.4	5007 11 1.8	5008 15 2.2	6505 15 1.8	6505 18.5 2	6505 18.5 2.2	6506 22 2.2	75
70	4006 3.7 1.2	4006 5.5 1.3	4006 5.5 1.4	4007 5.5 1.4	4007 5.5 1.3	4008 7.5 1.4	5006 11 1.8	5007 15 2.2	6504 15 1.8	6505 15 2	6505 18.5 2.2	6506 22 2.2	70
65	4006 3.7 1.2	4006 5.5 1.3	4006 5.5 1.4	4006 5.5 1.4	4007 5.5 1.4	4007 7.5 1.4	5006 11 1.8	5007 11 2.2	6504 15 1.8	6504 15 2	6505 18.5 2.2	6505 18.5 2.5	65
60	4005 3.7 1.2	4005 3.7 1.3	4006 3.7 1.4	4006 5.5 1.4	4006 5.5 1.3	4007 7.5 1.4	5006 11 1.8	5006 11 2.2	6504 15 1.8	6504 15 2	6504 15 2.2	6505 18.5 2.5	60
55	4005 3.7 1.2	4005 3.7 1.3	4005 3.7 1.4	4005 5.5 1.4	4006 5.5 1.3	4007 5.5 1.4	5005 7.5 1.8	5005 11 2.2	6503 11 1.8	6504 15 2	6504 15 2.2	6504 15 2.5	55
50	4004 3.7 1.2	4004 3.7 1.3	4005 3.7 1.4	4005 5.5 1.4	4005 5.5 1.3	4006 5.5 1.4	5004 7.5 1.8	5005 11 2.2	6503 11 1.8	6503 11 2	6504 15 2.2	6504 15 2.5	50
45	4004 2.2 1.2	4004 3.7 1.3	4004 3.7 1.4	4004 3.7 1.4	4005 3.7 1.3	4006 5.5 1.4	5004 7.5 1.8	5004 7.5 2.2	6503 11 1.8	6503 11 2	6503 11 2.2	6504 15 2.5	45
40	4004 2.2 1.2	4004 2.2 1.3	4004 3.7 1.4	4004 3.7 1.4	4004 3.7 1.3	4005 5.5 1.4	5004 5.5 1.8	5004 7.5 2.2	6503 11 1.8	6503 11 2	6503 11 2.2	6503 15 2.5	40
35	4003 2.2 1.2	4003 2.2 1.3	4003 3.7 1.4	4004 3.7 1.4	4004 3.7 1.4	4004 3.7 1.4	5003 5.5 1.8	5004 5.5 2.2	6502 7.5 1.8	6503 7.5 2	6503 11 2.2	6503 15 2.5	35
30	4003 1.5 1.2	4003 2.2 1.3	4003 2.2 1.4	4003 2.2 1.4	4003 3.7 1.3	4004 3.7 1.4	5003 5.5 1.8	5003 5.5 2.2	6502 7.5 1.8	6502 7.5 2	6502 7.5 2.2	6503 15 2.5	30
25	4002 1.5 1.2	4003 1.5 1.3	4003 2.2 1.5	4003 2.2 1.4	4003 2.2 1.3	4003 3.7 1.4	5002 3.7 1.8	5003 5.5 2.2	6502 5.5 1.8	6502 5.5 2	6502 7.5 2.2	6502 7.5 2.5	25
20	4002 1.5 1.2	4002 1.5 1.3	4002 1.5 1.4	4002 2.2 1.4	4002 2.2 1.3	4002 2.2 1.4	5002 3.7 1.8	5002 5.5 2.2	6502 5.5 1.8	6502 5.5 2	6502 7.5 2.2	6502 7.5 2.5	20
15	4002 1.5 1.2	4002 1.5 1.3	4002 1.5 1.4	4002 1.5 1.4	4002 1.5 1.3	4002 2.2 1.4	5002 2.2 1.8	5002 3.7 2.2					15
H/Q	0.08	0.1	0.15	0.2	0.25	0.3	0.4	0.5	0.6	0.7	0.8	0.9	Q/H

H/Q	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4	2.6	2.8	3.0	3.5	4.0	Q/H
230														230
220						1205 150 3.2	1205 150 3							220
200	8007 75 2.2	1006 95 2.5	1006 95 2.6			1205 150 3.2	1205 150 3	1205 150 3	1205 185 3	1205 185 3	1205 185 3			200
180	8007 75 2.2	1006 75 2.5	1006 75 2.6	1006 95 2.6	1006 95 3	1205 150 3.2	1205 150 3	1205 150 3	1205 150 3	1205 150 3	1205 185 3	1205 185 3		180
160	8006 55 2	8007 75 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1006 95 3.2	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 150 3	1205 185 3		160
150	8005 45 2	8006 75 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1006 95 3.2	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 185 3	1205 185 3	150
145	8005 45 2	8006 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.6	1006 110 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	1205 185 3	145
140	8005 45 2	8006 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1204 150 3	1205 185 3	140
135	8005 37 2	8005 55 2.2	1005 75 2.6	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1204 95 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	135
130	8005 37 2	8005 55 2.2	8006 75 3	1005 75 2.6	1005 75 3	1005 75 3.2	1006 95 3.6	1203 95 3	1204 110 3	1204 110 3	1204 150 3	1204 150 3	1205 185 3	130
125	8005 37 2	8005 55 2.2	8006 75 3	1005 75 2.6	1005 75 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1204 110 3	1204 150 3	1205 185 3	125
120	8005 37 2	8005 45 2.2	8006 75 3	1004 55 2.6	1005 55 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1203 95 3	1204 150 3	1205 185 3	120
115	8004 37 2	8005 45 2.2	8006 55 3	1004 55 2.6	1004 55 3	1005 75 3.2	1005 95 3.6	1203 95 3	1203 95 3	1203 95 3	1203 95 3	1204 150 3	1205 185 3	115
110	8004 37 2	8005 45 2.2	8005 55 3	1004 55 2.6	1004 55 3	1005 75 3.2	1005 95 3.6	1203 75 3	1203 95 3	1203 95 3	1203 95 3	1203 110 3.5	1204 150 4	110
105	8004 37 2	8005 37 2.2	8005 55 3	1004 55 2.6	1004 55 3	1004 75 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 110 3.5	1204 150 4	105
100	8004 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1004 55 3	1004 55 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 95 3.5	1204 150 4	100
95	8004 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1003 45 3	1004 55 3.2	1005 95 3.6	1203 75 3	1203 75 3	1203 95 3	1203 95 3	1203 95 3.5	1204 150 4	95
90	8003 30 2	8004 37 2.2	8005 45 3	1003 45 2.6	1003 45 3	1003 55 3.2	1004 75 3.6	1203 75 3	1203 75 3	1203 75 3	1203 75 3	1203 95 3.5	1204 150 4	90
85	8003 30 2	8004 30 2.2	8004 45 3	1003 45 2.6	1003 45 3	1003 55 3.2	1004 55 3.6	1202 75 3	1203 75 3	1203 75 3	1203 75 3	1203 95 3.5	1203 110 4	85
80	8003 30 2	8003 30 2.2	8004 37 3	1003 37 2.6	1003 45 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 75 3	1202 75 3.5	1203 75 3	1203 95 3.5	1203 110 4	80
75	8003 30 2	8003 30 2.2	8004 37 3	1003 37 2.6	1003 45 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3	1202 75 3.5	1202 75 3.5	1203 95 3.5	1203 95 4	75
70	8003 22 2	8003 30 2.2	8004 37 3	1003 30 2.6	1003 37 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3	1202 75 3.5	1202 75 3.5	1202 75 4	1203 95 4	70
65	8003 18.5 2	8003 30 2.2	8003 30 3	1002 30 2.6	1002 30 3	1003 45 3.2	1003 45 3.6	1202 55 3	1202 55 3.5	1202 75 3.5	1202 75 3.5	1202 75 4	1203 95 4.5	65
60	8002 18.5 2	8003 30 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1003 45 3.6	1202 45 3.5	1202 45 3.5	1202 75 3.5	1202 75 3.5	1202 75 4	1202 75 4.5	60
55	8002 18.5 2	8002 22 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1003 37 3.6			1202 75 3.5	1202 55 4	1202 75 4	1202 75 4.5	55
50	8002 15 2	8002 18.5 2.2	8003 30 3	1002 30 2.6	1002 30 3	1002 37 3.2	1002 37 3.6				1202 55 4	1202 75 4	1202 75 5.5	50
45	8002 11 2	8002 18.5 2.2	8002 22 3		1002 30 3	1002 37 3.2	1002 30 3.6					1202 55 4	1202 75 5	45
40	8002 11 2	8002 15 2.2	8002 18.5 3			1002 37 3.2	1002 30 3.6							40
35	8002 11 2	8002 15 2.2	8002 18.5 3				1002 30 3.6							35
30	8002 11 2	8002 11 2.2	8002 15 3											30
25	8002 11 2	8002 11 2.2	8002 15 3											25
20														20
15														15
H/Q	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4	2.6	2.8	3.0	3.5	4.0	Q/H

* SELECTION TABLE 보는 방법

1. H는 양정(m)이며, Q는 유량(㎥/min)입니다.

2. IMPELLER 및 CASING의 재질이 회주철이나 청동이 아닌 특수제질의 경우는 별도 문의 바랍니다.

3. 네모안의 내용은

펌프 모델명
동력(Kw) NPSHre(m)

입니다.

* NPSHre = 유효흡입양정
