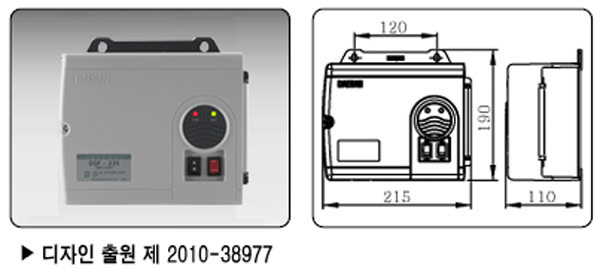

■ 외형치수도

■ 특징

- 일반/고감도를 스위치로 선택이 가능합니다.
- AC220/380V를 스위치로 선택 가능합니다.

- 급수/배수 스위치로 선택이 가능합니다.

- 마그네틱 접점으로 잔고장이 적습니다.

■ 사양

* 단상 AC220V는 주문생산 합니다.

■ 결선도

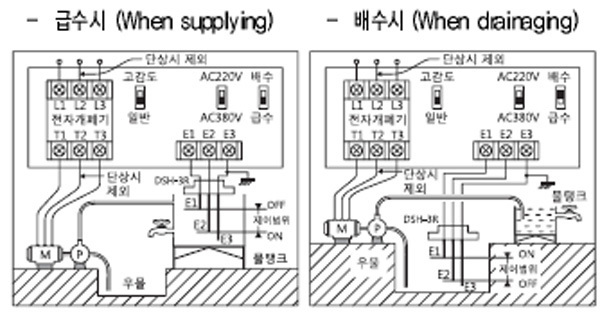

- 수위조절기 DSF-232-E 결선도

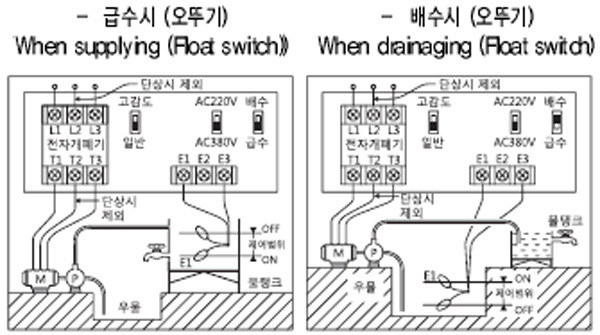

- 수위조절기와 FLOAT(오뚜기볼) 결선도

■ 사용방법

① 사용전압을 확인 후 결선하세요.(제품 수령시 : AC380V)

② 급수와 배수 스위치를 선택하세요. (제품 수령시: 배수)

③ 일반과 고감도, 스위치를 선택하세요. (제품 수령시 : 일반).

④ E1(단), E2(중), E3(장) 위치에 맞게 전극봉을 연겹합니다.

⑤ E3 스텐봉의 피복을 전체 제거하여 주세요.

⑥ 급수시 : E1까지 수위가 도달하면 펌프가 정지하고 E2 이하면 펌프가 운전합니다.

⑦ 배수시 : E1까지 수위가 도달하면 펌프가 운전하고 E2 이하로 떨어지면 펌프가 정지합니다.

⑧ Float Level S/W 사용시에는 E1와 E3 단자만 사용하세요.

※ Float Level S/W 사용시에는 배수선(흑색, 황색)을 결선하세요.

⑨ 자동운전시 물제가 발행하면 수동으로 임시 사용하세요.(단, 펌프의 공회전 발생을 주의하세요.)

⑩ E3접지는 물탱크가 금속일 경우 물탱크에 접지하세요.

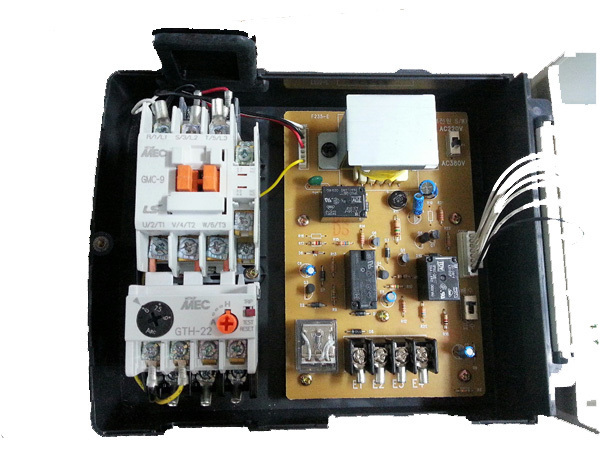

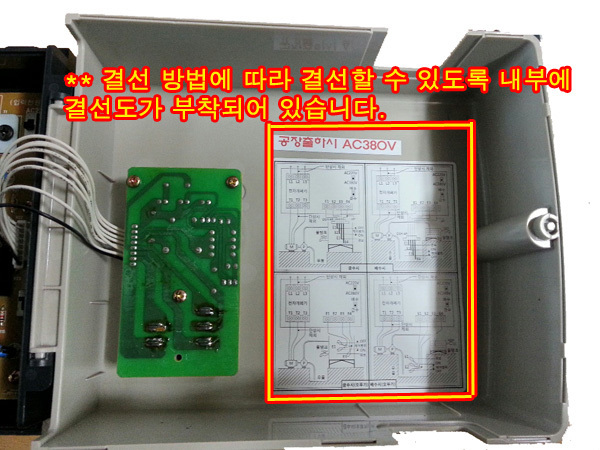

■ 제품내부이미지
