PRS200PHX1

상세 정보를 확대해 보실 수 있습니다.

■ PRS200PHX1 싱글헤드형 정량펌프- 소형

▣ 용도

수처리장 약품 정량 주입

방청제 정량 주입

실험실

용기 세척제 정량 주입

수영장 염소, 멸균제 정량 주입

도금, 화학공장, 섬유공장 등의 약품 정량 주입

식품 가공업의 멸균제, 식품 첨가제 정량 주입

그외 각종 용도의 약액 정량주입

▣ 특성표

	모 델 명	최대토출량 (cc/min)	최대토출압력 (kg/㎠)	스트로크수 (spm)	접속구경	출력	전동기사양	중량 (kg)
	모 델 명	최대토출량 (cc/min)	최대토출압력 (kg/㎠)	스트로크수 (spm)	호스	W	전동기사양	중량 (kg)
	PRS003PHX1	36	3	49	Ø6	40	1ø, 220V, INDOOR	6.8
	PRS007PHX1	70	3	98	Ø6	40	1ø, 220V, INDOOR	6.8
	PRS010PHX1	150	3	98	Ø 6	40	1ø, 220V, INDOOR	7.3
	PRS030PHX1	350	3	98	Ø6	40	1ø, 220V, INDOOR	7.9
	PRS050PHX1	600	3	98	Ø6	40	1ø, 220V, INDOOR	7.9
	PRS100PHX1	1,000	3	98	Ø10	40	1ø, 220V, INDOOR	8.6
▶	PRS200PHX1	2,000	3	98	Ø10	40	1ø, 220V, INDOOR	9.1
	PRS200PHX9	2,000	3	98	Ø10	40	3ø, 380V, INDOOR	9.1

* 상기 제품중량은 PVC재질기준임

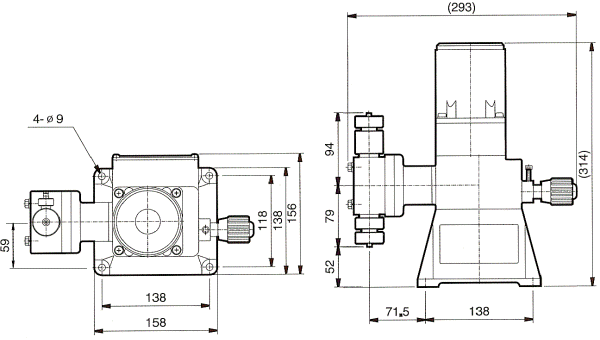

▣ 외형치수 (DIMENSIONS)

단위:mm

모델명		A	B	C	D	E	F
	PRS003/PRS007 시리즈	94	79	52	-	71.5	293
	PRS010 시리즈	74	74	57	40	64.5	343
	PRS030 시리즈	84	84	47	40	69.5	348
	PRS050 시리즈	84	84	47	40	79.0	357
	PRS100 시리즈	102	102	29	45	79.0	362
▶	PRS200 시리즈	107	107	24	45	80.0	363

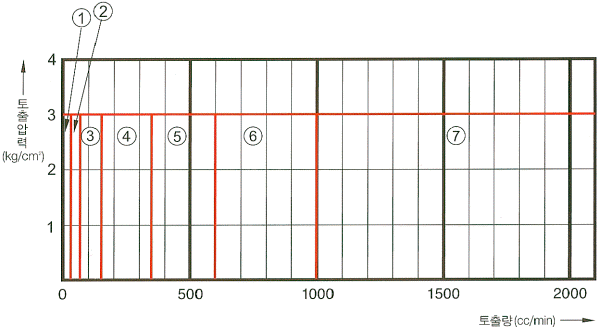

▣ 성능곡선도(PERFORMANCE CURVE)

① PRS003시리즈 ② PRS007시리즈 ③ PRS010시리즈
④ PRS030시리즈 ⑤ PRS050시리즈 ⑥ PRS100시리즈⑦ PRS200시리즈

◆ WILO 정량 펌프의 일반 사항

▣ 특징

싱글 헤드 구조의 무맥동 정량펌프

펌프헤드와 에어챔버 결합 구조에 의한 무맥동 정량펌프.
무맥동 토출로 배관진동이 적음.
균일한 유속으로 배관 구경 최소화로 설치비 절감
별도의 맥동 제거 장치가 필요치 않으므로 경제적

견고한 구동기구

MOTOR의 높은 회전을 감속하는 웜 및 웜기어는 소음을 최소화하고 기어의 강도는 최상으로 설계하여 고하중에도 안전하게 사용할수 있으며 회전운동을 직선왕복 운동으로 전환시키는 편심캠에는 최대 부하 하중의 2배가 넘는 특수 NEEDLE ROLLER BEARING을 장착하였으며 웜 및 웜기어,

편심캠을 비롯한 구동부위는 OIL속에서 운동하도록 되어 있어 윤활을 극대화하여 마찰을 최소화 하므로써 고장이 적다.

편리한 유량조절 및 고도의 정량성

정지중이나 운전중에도 토출량 조절이 용이하며 특히 마이크로 메타 방식의 유량조절장치는 정량성이 우수합니다.

다양한 접속방식

무맥동 토출을 실현하므로써 소용량 펌프에 적동되었던 호스타입, 호스 후렌지 타입,
직결식 후레식 타입 및 파이프 피팅을 다양하게 적용시킬 수 있어 어떠한 여건에도 배관 작업이 가능합니다.

헤드부의 드레인 밸브 취부(선택사양)

접액부 점검이나 다이아프램의 교체시 헤드내부에 잔류하고 있는 독극성 약액의 제거와 특히 장시간 펌프정지로 헤드내부에서의 약액응고를 드레인

밸브를 취부하여 약액을 손쉽게 방출시키므로써 독극성약액 접촉에 의한 사고와 펌프의 고장원인을 사전에 방지할 수 있는 드레인 밸브를 설치할 수 있습니다.

특수 수지의 접액부 재질

내압, 내열 및 내약품성이 뛰어난 유럽의 특수 신소재를 채택한 펌프헤드는 어떠한 악조건에서도 변형 및 파손이 없습니다.
- PVC, SUS304, SUS316, TEFLON, PVDF, P.P

간편한 현장설치

특수 알미늄 합금 재질로 구성된 본체 및 베이스는 외관이 미려하고 일반 주물을사용한 펌프보다 가볍고 견고하며 콤팩트한 설계로 좁은 공간에서도 설치가 간편합니다.

풍부한 주변 부품

어떠한 악조건에서도 완전한 펌프의 성능 및 보호를 위한 배압밸브, 릴리프밸브, 체크밸브, 스트레너 등이 준비되어 있습니다. (주문사양품목)

▣ 용도

수처리장 약품 정량 주입

방청제 정량 주입

실험실

용기 세척제 정량 주입

수영장 염소, 멸균제 정량 주입

도금, 화학공장, 섬유공장 등의 약품 정량 주입

식품 가공업의 멸균제, 식품 첨가제 정량 주입

그외 각종 용도의 약액 정량주입

▣ 정량 PUMP의 모델명은 아래 보기와 같이 표기한다. 모델 예) PRJ600PFX5

①	②	③	④	⑤	⑥	⑦
PR	J	600	P	F	X	5
제품구분	기종구분	토출량의 표시	재질구분	배관접속 구분	OPTION 구분	MOTOR 구분

▣ 문자 및 숫자 약칭 방법

①

제품구분 :

RECIPROCATING PUMP의 약호로서 왕복형 펌프를 나타낸다.

②

기종구분 :

S(소형) / J(중형) / L(대형)

③

토출량의 표시 :

토출량이 10,000cc/min. 미만일 경우 토출량의 마지막 자리는 버리고 천, 백, 십 단위의 숫자를 취하여 모델명으로 부여

(숫자X10=공칭 토출량)하며, 10,000cc/min.를 초과하는 경우 토출량의 마지막 세 자리는 버리고 세째 자리에 "k(kilo)"를

기입하여 천단위로 표시한다.

④

재질구분 :

펌프의 흡입구로부터 토출구까지 유로를 형성하여 액과 직접 접촉되는 부품 중 대표적으로 펌프헤드의 재질은 다음과 같은 기호로

표기한다.
P=P.V.C A=ACRYLIC B=BP
K=PVdF(KYNAL) S=SUS304 6=SUS316 T=TEFLON

⑤

배관접속 구분 :

흡입, 토출구의 배관접속은 다음과 같이 구분하여 표기한다.
F=FLANGE U=UNION H=HOSE
E=특별사양 P=TEFLON TYPE의 PVC FLANGE

⑥

OPTION 구분 :

OPTION은 다음과 같이 구분하여 표기한다.
D=DRAIN VALVE 부착형
X=DRAIN VALVE 미 부착형)

⑦

MOTOR 구분 :

No.	적용 MOTOR	CODE	적용 MOTOR
1	1ø, 220V, INDOOR	A	1ø, 220V, eG3
2	1ø, 220V, OUTDOOR	B	1ø, 220V, d2G4
3	3ø, 220V, INDOOR	C	3ø, 220V, eG3
4	3ø, 220V, OUTDOOR	D	3ø, 220V, d2G4
5	3ø, 220/380V, INDOOR	E	3ø, 220/380V, eG3
6	3ø, 220/380V, OUTDOOR	F	3ø, 220/380V, d2G4
7	3ø, 440V, INDOOR	H	3ø, 440V, eG3
8	3ø, 440V, OUTDOOR	K	3ø, 440V, d2G4
9	3ø, 380V, INDOOR	M	3ø, 380V, eG3
10	3ø, 380V, OUTDOOR	N	3ø, 380V, d2G4

※ 단자 BOX만, 주물형은 MOTOR 구분을 OUTDOOR 기준으로 모델명 부여함

▣ 접액부구조

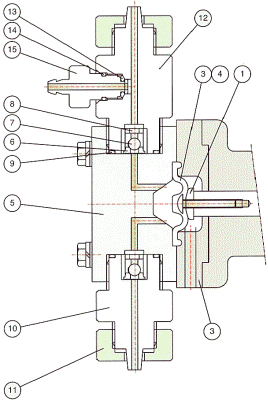

모델 : PRS-003, 007

번호	부 품 명	재 질
1	PUSH PLATE	S45C
2	PEAR PLATE	PVC
3	DIAPHRAGM	PTFE
4	FRICTION SHEET	PTFE
5	PUMP HEAD	PVC
6	BALL SEAT	VITON
7	CHECK BALL	CERAMICS
8	BALL GUIDE	PVC
9	O-RING	VITON
10	SUC. CONNECTOR	PVC
11	UNION NUT	PVC
12	DIS. CONNECTOR	PVC
13	O-RING	VITON
14	O-RING	VITON
15	AIRVENT NOZZLE	PVC

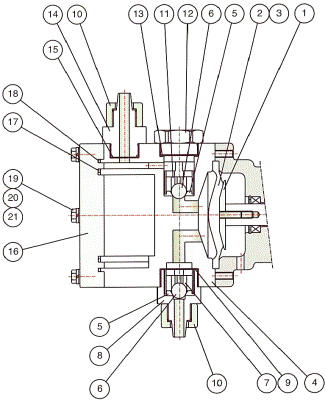

모델 : PRS-010,030,050,100,200

번호	부 품 명	재 질
1	PUSH PLATE	S45C
2	DIRPHRAGM	PTFE
3	FRICTION SHEET	PTFE
4	PUMP HEAD	PVC
5	BALL SEAT	VITON
6	CHECK BALL	CERAMICS
7	SUC. BALL GUIDE	PVC
8	SUC. CONNECTOR	PVC
9	GASKET, SUCTION	VITON
10	UNION NUT	PVC
11	DIS. BALL GUIDE	PVC
12	HEAD CAP	PVC
13	GASKET, HEAD CAP	VITON
14	DIS. CONNECTIOR	PVC
15	GASKET, DISCHARGE	VITON
16	HEAD COVER	PVC
17	O-RING	VITON
18	O-RING	VITON
19	HEX, BOLT	SUS304
20	SPRING WASHER	SUS304
21	PLANE WASHER	SUS304
